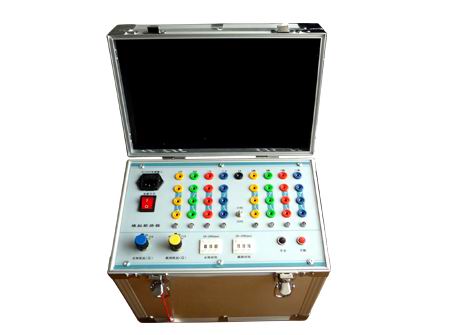

該斷路器采用全數字電路，時間為數字撥碼設置，可實現模擬斷路器跳合閘時間設置、三相/分相操作選
　　擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。
　　1、本儀器跳合閘電源電壓為DC220V與DC110V兩檔，試驗前必須選擇好電壓與輸入電壓一致；
　　2、本模擬斷路器可以模擬分相操作斷路器，也可模擬三相操作斷路器，跳合閘阻抗選擇為400歐、200歐、110歐
　　　　任意選擇，當模擬分相操作斷路器時，其跳合閘輸入端子分別為A合、A跳、B合、B跳、C合、C跳；當模擬三
　　　　相操作斷路器時，其跳合閘輸入端子為三跳、三合。另外，面板上還設有手動合閘和手動跳閘按鈕，并設有
　　　　跳合閘信號燈，分別為A合、B合、C合三個紅色信號燈和A跳、B跳、C跳三個綠色信號燈，在模擬三相操作斷
　　　　路器時，A、B、C三相信號燈同時明滅；
　　3、在模擬回路中設有繼電器A、B、C各輸出一組轉換觸點，動斷觸點閉合或斷開觸點斷開的觸點與操作電源完全
　　　　隔離，可與微機型繼電保護試驗設備進行配合；
　　4、模擬斷路器可模擬跳閘和合閘時間，時間設置為撥碼開關設置，精度高。跳閘時間設置范圍為20-200ms，合
　　　　閘時間設置范圍為20-100ms。

1、供電電源AC200V±10%；
2、跳合閘操作為電源電壓：DC220V、DC110V；
3、跳合閘阻抗選擇400Ω、200Ω、110Ω；
4、合閘時間選擇：20-200ms；
5、跳閘時間選擇：20-100ms；
6、模擬斷路器常閉/常開接點容量為AC220V/5A。
